Malzeme: Gövde, Ön Kapı, Alt Kapak DKP Sac
IP Sınıfı: IEC ve EN 60529 IP66 - Tek Kapı,IP54 - Çift Kapı
Standartlar: IEC 62208 (Pano Standartları)
Garanti: KYT-72
Yüzey İşlem: Demir-fosfat + elektrostatik toz boya RAL 7035
NEMA Sınıfı: Nema 4
Korozyon Sınıfı: TS EN ISO 12944-2’ ye göre C3-M

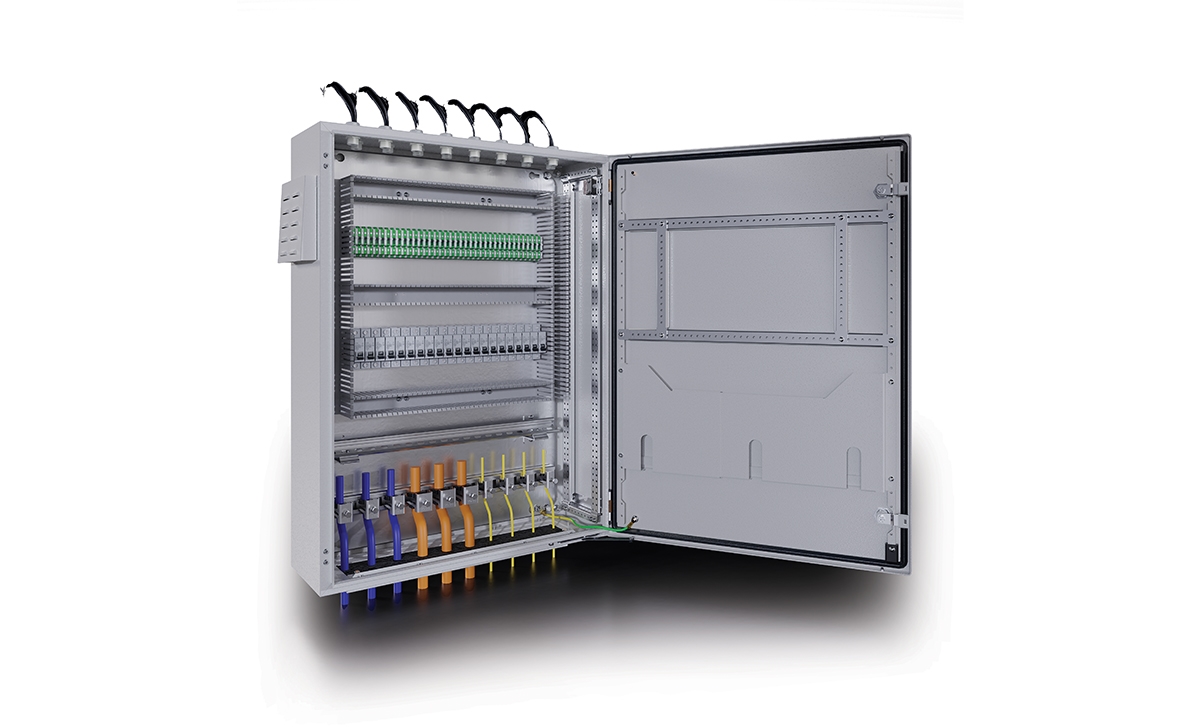

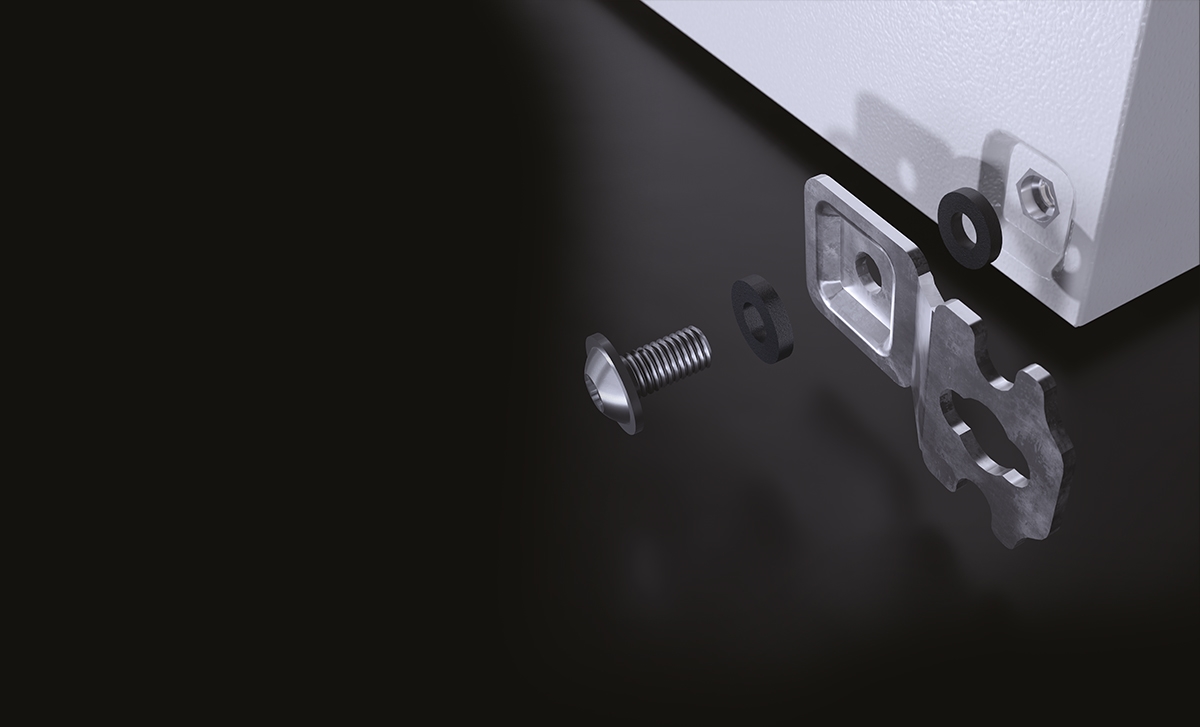

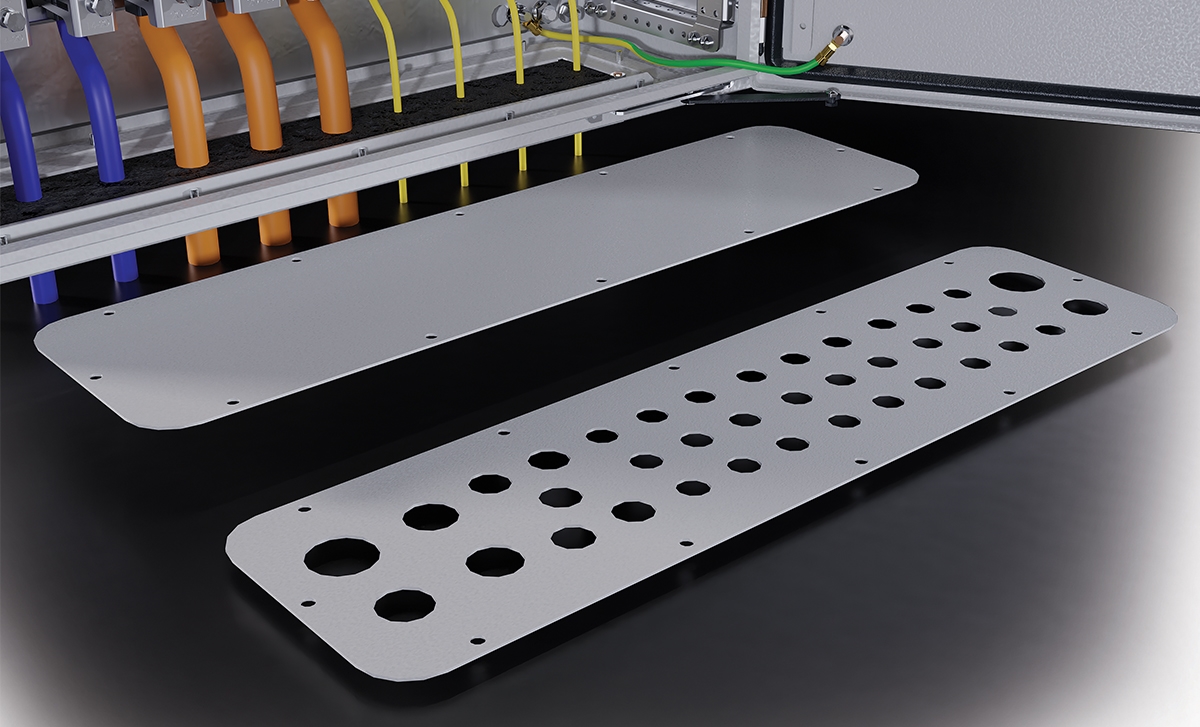

Ürün İçeriği: Gövde, Menteşeli Kapı, Alt Kapak,Montaj Plakası, Bağlantı Parçaları

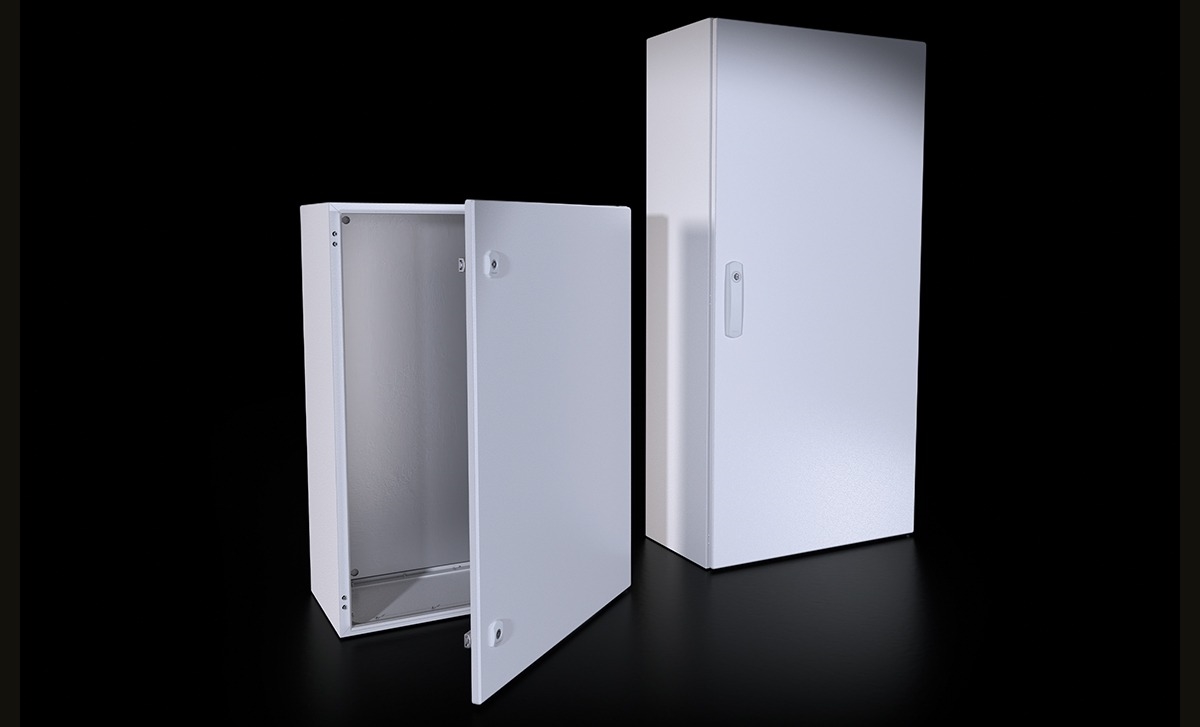

Dm serisi, makina endüstrilerinde, otomasyon ,ve kontrol sistemlerinde kullanıcılara hizmet vermektedir.
Gövde yapısı tamamen kaynaklı olup su ve toz sızdırmaz şekilde dökme köpük conalı dizayn edilmiştir.
DİKKAT: DM 252.321 ve 150 mm Derinlik ölçüsüne sahip tüm ürünlerimiz taban plakasızdır.
PDF |
ÜRÜN KODU |
W* (mm) |
H* (mm) |
D* (mm) |
AĞIRLIK (kg) |
M/P W* (mm) |
M/P H* (mm) |
GÖVDE KALINLIK (mm) |
KAPI KALINLIK (mm) |
M/P KALINLIK (mm) |
KİLİT (adet) |
MENTEŞE (adet ) |
VERSİYON |
![](/images/icon_pdf.svg) |
DM 252.315 |
250 |
300 |
150 |
5,09 |
200 |
275 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 252.321 |
250 |
300 |
210 |
6,58 |
200 |
275 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 252.351 |
250 |
350 |
150 |
5,66 |
200 |
325 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 253.315 |
300 |
300 |
150 |
5,75 |
250 |
275 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 253.321 |
300 |
300 |
210 |
7,29 |
250 |
275 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 253.415 |
300 |
400 |
150 |
7,06 |
250 |
375 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 253.421 |
300 |
400 |
210 |
8,71 |
250 |
375 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 253.521 |
300 |
500 |
210 |
10,13 |
250 |
475 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.315 |
400 |
300 |
150 |
7,07 |
350 |
275 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 254.421 |
400 |
400 |
210 |
10,49 |
350 |
375 |
1,2 |
1,2 |
2 |
1 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 254.515 |
400 |
500 |
150 |
10,37 |
350 |
475 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.521 |
400 |
500 |
210 |
12,25 |
350 |
475 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.526 |
400 |
500 |
260 |
14,02 |
350 |
475 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.530 |
400 |
500 |
300 |
15,57 |
350 |
475 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.615 |
400 |
600 |
150 |
12,02 |
350 |
575 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.621 |
400 |
600 |
210 |
14,01 |
350 |
575 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.626 |
400 |
600 |
260 |
15,88 |
350 |
575 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.630 |
400 |
600 |
300 |
17,51 |
350 |
575 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 254.830 |
400 |
800 |
300 |
27,06 |
350 |
775 |
1,2 |
1,5 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 255.421 |
500 |
400 |
210 |
12,26 |
450 |
375 |
1,2 |
1,2 |
2 |
2 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 255.521 |
500 |
500 |
210 |
14,37 |
450 |
475 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 255.530 |
500 |
500 |
300 |
18,50 |
450 |
475 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 255.615 |
500 |
600 |
150 |
15,12 |
450 |
575 |
1,2 |
1,2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 255.621 |
500 |
600 |
210 |
17,22 |
450 |
575 |
1,2 |
1,5 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 255.626 |
500 |
600 |
260 |
19,18 |
450 |
575 |
1,2 |
1,5 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 255.630 |
500 |
700 |
300 |
20,89 |
450 |
575 |
1,2 |
1,5 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 255.721 |
500 |
700 |
210 |
19,45 |
450 |
675 |
1,2 |
1,5 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 255.726 |
500 |
700 |
260 |
21,50 |
450 |
675 |
1,2 |
1,5 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 256.421 |
600 |
400 |
210 |
14,84 |
550 |
375 |
1,2 |
1,5 |
2 |
2 |
2 |
1 |
![](/images/icon_pdf.svg) |
DM 256.621 |
600 |
600 |
210 |
20,07 |
550 |
575 |
1,5 |
2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 256.630 |
600 |
600 |
300 |
23,90 |
550 |
575 |
1,5 |
2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 256.640 |
600 |
600 |
400 |
28,88 |
550 |
575 |
1,5 |
2 |
2 |
2 |
3 |
2 |
![](/images/icon_pdf.svg) |
DM 256.821 |
600 |
800 |
210 |
30,23 |
550 |
775 |
1,5 |
2 |
2 |
2 |
3 |
2 |
![](/images/icon_pdf.svg) |
DM 256.826 |
600 |
800 |
260 |
33,03 |
550 |
775 |
1,5 |
2 |
2 |
1 |
3 |
2 |
![](/images/icon_pdf.svg) |
DM 256.830 |
600 |
800 |
300 |
35,43 |
550 |
775 |
1,5 |
2 |
2 |
2 |
3 |
2 |
![](/images/icon_pdf.svg) |
DM 256.840 |
600 |
800 |
400 |
42,11 |
550 |
775 |
1,5 |
2 |
2 |
1 |
3 |
2 |
![](/images/icon_pdf.svg) |
DM 256.126 |
600 |
1000 |
260 |
39,47 |
550 |
975 |
1,5 |
2 |
2 |
2 |
3 |
3 |
![](/images/icon_pdf.svg) |
DM 256.130 |
600 |
1000 |
300 |
42,06 |
550 |
975 |
1,5 |
2 |
2 |
1 |
3 |
3 |
![](/images/icon_pdf.svg) |
DM 256.123 |
600 |
1200 |
300 |
48,69 |
550 |
1175 |
1,5 |
2 |
2 |
1 |
3 |
5 |
![](/images/icon_pdf.svg) |
DM 258.630 |
800 |
600 |
300 |
29,50 |
750 |
575 |
1,5 |
2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 258.632 |
800 |
600 |
300 |
29,50 |
750 |
575 |
1,5 |
2 |
2 |
2 |
4 |
4 |
![](/images/icon_pdf.svg) |
DM 258.821 |
800 |
800 |
210 |
38,18 |
750 |
775 |
1,5 |
2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 258.830 |
800 |
800 |
300 |
43,80 |
750 |
775 |
1,5 |
2 |
2 |
2 |
2 |
2 |
![](/images/icon_pdf.svg) |
DM 258.126 |
800 |
1000 |
210 |
49,37 |
750 |
975 |
1,5 |
2 |
2 |
2 |
3 |
3 |
![](/images/icon_pdf.svg) |
DM 258.130 |
800 |
1000 |
300 |
53,62 |
750 |
975 |
1,5 |
2 |
2 |
2 |
3 |
3 |
![](/images/icon_pdf.svg) |
DM 258.123 |
800 |
1200 |
300 |
62,30 |
750 |
1175 |
1,5 |
2 |
2 |
1 |
3 |
5 |
