Genel Görünüm

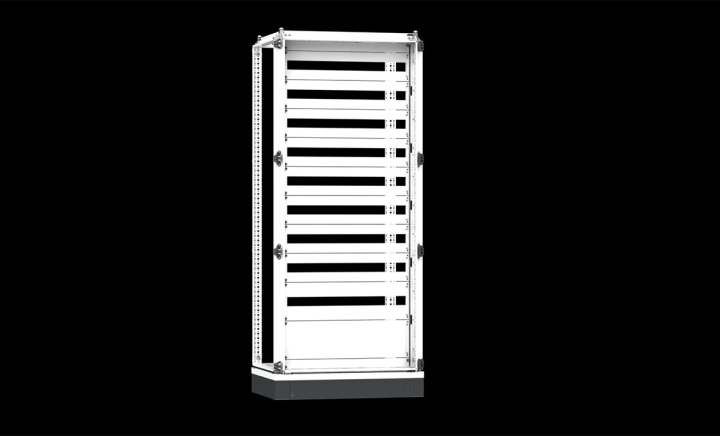

Parçalı İç Kapaklar

Ürün Özellikleri Ölçüler / Sipariş Kodları

Uyumluluk:
Tüm TEOS ve NEO Panolar

Açıklama:
Pano içerisinde ön yüzeyde parçalı, modüler iç kapak oluşturmak üzere kullanılan menteşeli ve kilitli iç kapaklar. Kapalı , DIN cihaz yarıklı ve havalandırmalı olmak üzere üç modelden oluşur.
İç Kapaklar tam olarak yerleştikten sonra IEC EN 60529'a göre IP 3XC koruma sağlar
IEC 62208 standartlarına uygun

İlgili Ölçü:
Pano Genişlik (W) ve İç Kapak Yükseklik(H1)

Malzeme:
DC01 DKP Sac

Yüzey İşlem:
Nano kaplama üzeri RAL 7035 toz boya uygulaması

Ürün İçeriği:
1 adet parçalı iç kapak, menteşeler, vida-somun kilit

Gerekli:
Panoya montajı için pano genişlik ve yüksekliğine uygun 1 adet İç Kapak Montaj çerçevesi gereklidir. iç kapak seçiminde çerçeve net iç yüksekliği dikkate alınmalıdır.

		Ürün Kodu	Genişlik(W)	Model	İç Kapak Yükseklik(mm)
2D DXF	3D STEP	954.005	1000	Kapalı	50
2D DXF	3D STEP	954.010	1000	Kapalı	100
2D DXF	3D STEP	954.015	1000	Kapalı	150
2D DXF	3D STEP	954.016	1000	DIN- W	150
2D DXF	3D STEP	954.020	1000	Kapalı	200
2D DXF	3D STEP	954.021	1000	DIN- W	200
2D DXF	3D STEP	954.022	1000	Havalandırma	200
2D DXF	3D STEP	954.025	1000	Kapalı	250
2D DXF	3D STEP	954.030	1000	Kapalı	300
2D DXF	3D STEP	954.031	1000	DIN- W	300
2D DXF	3D STEP	954.032	1000	Havalandırma	300
2D DXF	3D STEP	954.035	1000	Kapalı	350
2D DXF	3D STEP	954.040	1000	Kapalı	400
2D DXF	3D STEP	954.050	1000	Kapalı	500
2D DXF	3D STEP	954.060	1000	Kapalı	600
2D DXF	3D STEP	954.405	400	Kapalı	50
2D DXF	3D STEP	954.410	400	Kapalı	100
2D DXF	3D STEP	954.415	400	Kapalı	150
2D DXF	3D STEP	954.416	400	DIN- W	150
2D DXF	3D STEP	954.420	400	Kapalı	200
2D DXF	3D STEP	954.421	400	DIN- W	200
2D DXF	3D STEP	954.425	400	Kapalı	250
2D DXF	3D STEP	954.430	400	Kapalı	300
2D DXF	3D STEP	954.431	400	DIN- W	300
2D DXF	3D STEP	954.435	400	Kapalı	350
2D DXF	3D STEP	954.440	400	Kapalı	400
2D DXF	3D STEP	954.450	400	Kapalı	500
2D DXF	3D STEP	954.460	400	Kapalı	600
2D DXF	3D STEP	954.605	600	Kapalı	50
2D DXF	3D STEP	954.610	600	Kapalı	100
2D DXF	3D STEP	954.615	600	Kapalı	150
2D DXF	3D STEP	954.616	600	DIN- W	150
2D DXF	3D STEP	954.620	600	Kapalı	200
2D DXF	3D STEP	954.621	600	DIN- W	200
2D DXF	3D STEP	954.622	600	Havalandırma	200
2D DXF	3D STEP	954.625	600	Kapalı	250
2D DXF	3D STEP	954.630	600	Kapalı	300
2D DXF	3D STEP	954.631	600	DIN- W	300
2D DXF	3D STEP	954.632	600	Havalandırma	300
2D DXF	3D STEP	954.635	600	Kapalı	350
2D DXF	3D STEP	954.640	600	Kapalı	400
2D DXF	3D STEP	954.650	600	Kapalı	500
2D DXF	3D STEP	954.660	600	Kapalı	600
2D DXF	3D STEP	954.705	700	Kapalı	50
2D DXF	3D STEP	954.710	700	Kapalı	100
2D DXF	3D STEP	954.715	700	Kapalı	150
2D DXF	3D STEP	954.716	700	DIN- W	150
2D DXF	3D STEP	954.720	700	Kapalı	200
2D DXF	3D STEP	954.721	700	DIN- W	200
2D DXF	3D STEP	954.725	700	Kapalı	250
2D DXF	3D STEP	954.730	700	Kapalı	300
2D DXF	3D STEP	954.731	700	DIN- W	300
2D DXF	3D STEP	954.735	700	Kapalı	350
2D DXF	3D STEP	954.740	700	Kapalı	400
2D DXF	3D STEP	954.750	700	Kapalı	500
2D DXF	3D STEP	954.760	700	Kapalı	600
2D DXF	3D STEP	954.805	800	Kapalı	50
2D DXF	3D STEP	954.810	800	Kapalı	100
2D DXF	3D STEP	954.815	800	Kapalı	150
2D DXF	3D STEP	954.816	800	DIN- W	150
2D DXF	3D STEP	954.820	800	Kapalı	200
2D DXF	3D STEP	954.821	800	DIN- W	200
2D DXF	3D STEP	954.822	800	Havalandırma	200
2D DXF	3D STEP	954.825	800	Havalandırma	250
2D DXF	3D STEP	954.830	800	Kapalı	300
2D DXF	3D STEP	954.831	800	DIN- W	300
2D DXF	3D STEP	954.832	800	Havalandırma	300
2D DXF	3D STEP	954.835	800	Kapalı	350
2D DXF	3D STEP	954.840	800	Kapalı	400
2D DXF	3D STEP	954.850	800	Kapalı	500
2D DXF	3D STEP	954.860	800	Kapalı	600
